AI 기반 상하 이동형 방사선 영상 획득 시스템

의료기기 사업부는 C자형 또는 U자형 개방 갠트리, 상하 이동형 조사 구조, 복수 저출력 조사 채널, 조리개식 차폐 구조 및 인공지능 기반 제어를 결합한 의료영상 장치 기술을 중심으로 구성된다.

개방형 갠트리와 상하 이동형 영상 획득 구조

본 기술은 피검사자의 신체 둘레 일부를 따라 배치되는 C자형 또는 U자형 개방 갠트리를 이용하고, 갠트리를 신체 길이 방향으로 상하 이동시키면서 방사선 투영 데이터를 획득하는 구조이다.

복수의 방사선 방사 모듈 또는 조사 채널을 갠트리 둘레 방향에 분산 배치하여, 중앙 1점 고출력 조사 방식이 아니라 복수의 저출력 조사 채널을 개별 제어하는 방향으로 설계된다.

개방형 구조: 폐쇄형 장치의 심리적 부담과 구조 복잡성을 줄이는 방향

상하 이동 구조: 머리, 몸통, 골반, 다리 등 구간별 맞춤형 영상 획득

AI 제어 구조: 조사 위치, 강도, 방향, 시점, 채널 개방 상태를 조건별 제어

차폐 구조: 신체 단면 형상에 따라 조사창을 조절하여 불필요한 조사 저감

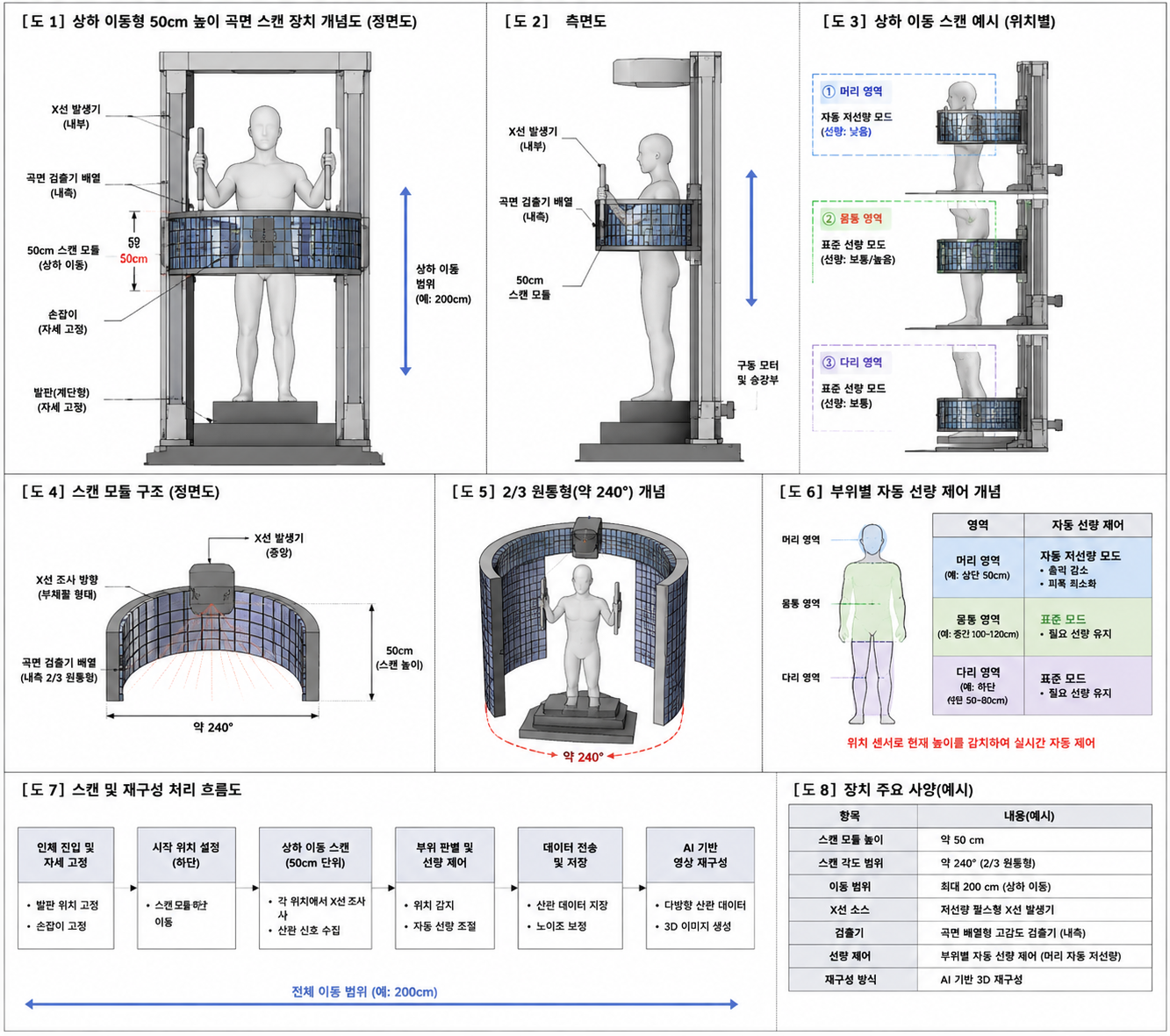

50cm 높이의 곡면 스캔 모듈이 피검사자의 신체 길이 방향을 따라 이동하면서 머리, 몸통, 다리 영역을 순차적으로 스캔하는 구조를 보여준다.

위치 센서가 현재 높이를 감지하고, 인공지능 기반 제어부가 부위별 선량 모드와 조사 채널을 자동 조절하는 방식이다.

50cm 단위 상하 이동

약 240도 곡면 검출

부위별 자동 선량 제어

AI 기반 3D 재구성

Open Gantry

피검사자의 신체 둘레 전체를 완전히 폐쇄하지 않고, 신체 뒤쪽 영역까지 포함하는 방사선 투영 데이터를 획득하도록 구성된다.

Moving Scan

갠트리가 신체 길이 방향으로 이동하면서 각 조사 구간에 대응하는 데이터를 취득하므로, 전신 또는 부위별 검사 구조로 확장할 수 있다.

AI Control

신체 정보, 조사 구간, 검사 목적, 조사 이력 정보를 기반으로 조사 조건과 영상 재구성 조건을 제어한다.

1. 신체 정보 획득발판부, 손잡이부, 센서 등을 통해 신장, 체형, 자세, 거리 정보를 취득한다.

2. 조사 구간 설정AI 제어부가 머리, 몸통, 골반, 다리 등 신체 길이 방향의 조사 구간을 설정한다.

3. 채널별 조사 제어복수의 X선, 감마선 또는 복합 방사선 조사 채널을 위치별로 개방, 차단, 출력 조절한다.

4. 검출 및 차폐검출부가 투영 데이터를 수집하고, 조리개식 차폐부가 불필요한 조사 영역을 제한한다.

5. 영상 재구성획득된 방사선 투영 데이터를 기반으로 내부 구조 영상을 재구성한다.

일반 방사선 영상, 저선량 검사, 부위별 맞춤형 영상 획득 장치로 검토할 수 있다.

감마선 또는 X선과 감마선을 조합한 복합 방사선 투영 데이터 구조로 확장할 수 있다.

개방형 갠트리와 이동형 조사 구조는 의료 분야 외에도 비파괴 검사 장비 구조로 응용될 수 있다.

방사선 발생, 검출, 차폐, 이동, 영상 재구성 구조가 실제 환경에서 구현 가능한지 단계적으로 검증한다.

방사선 안전, 전기적 안전, 소프트웨어 검증, 사용자 보호 구조 등 의료기기 관련 기준을 검토한다.

핵심 구조를 권리화하고, 의료영상 장비 제조사, 연구기관, 의료기관과 공동 개발 구조를 마련한다.
